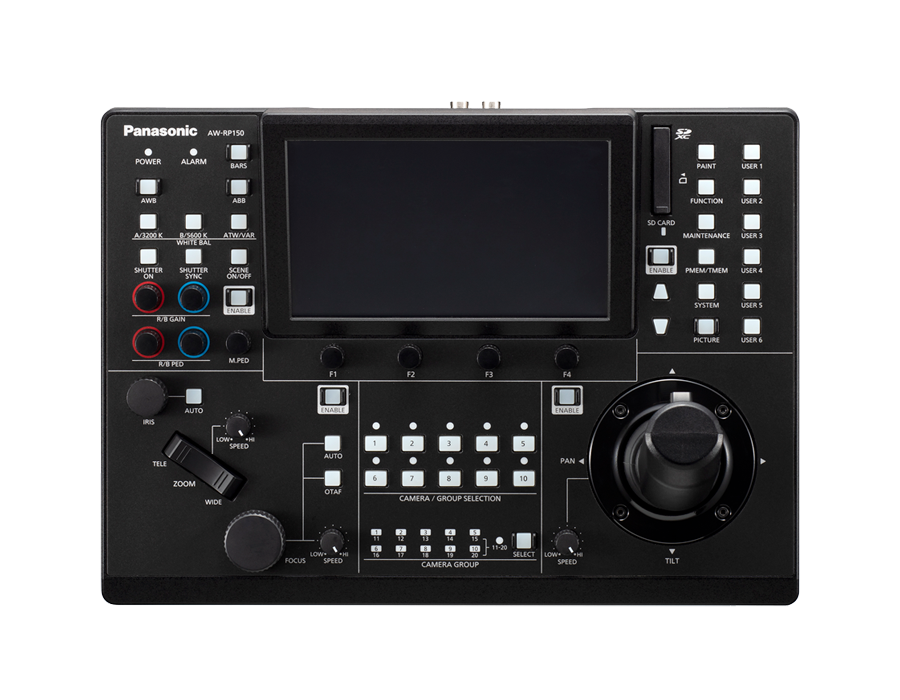

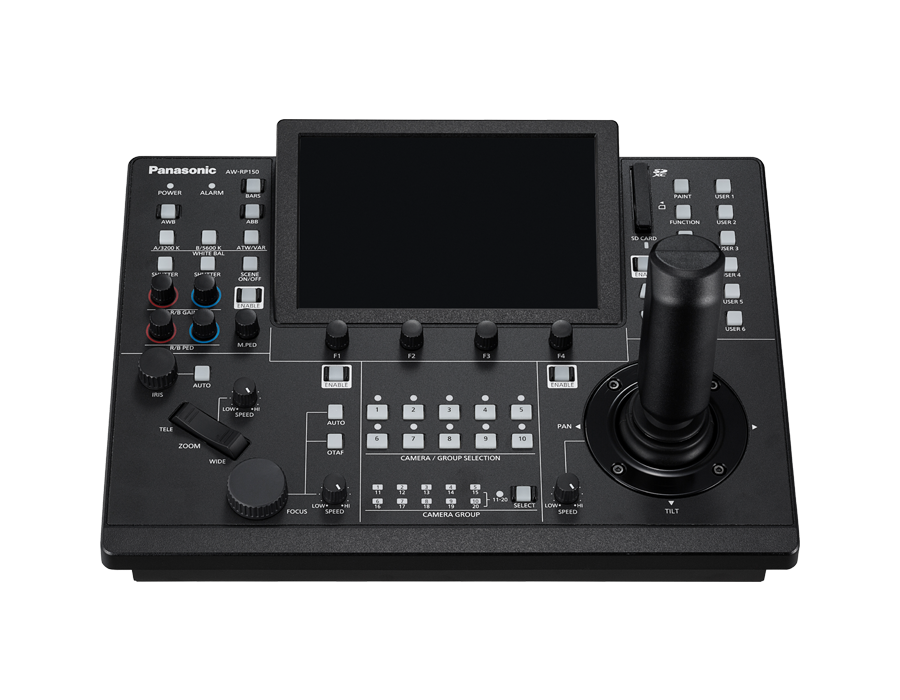

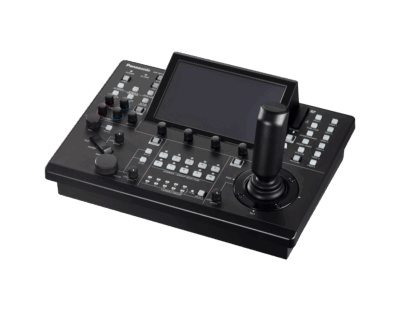

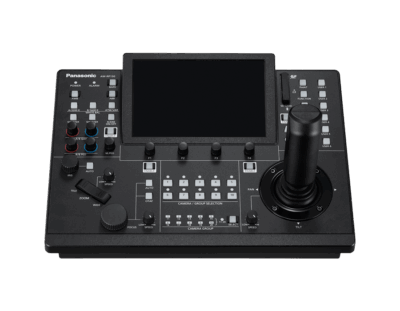

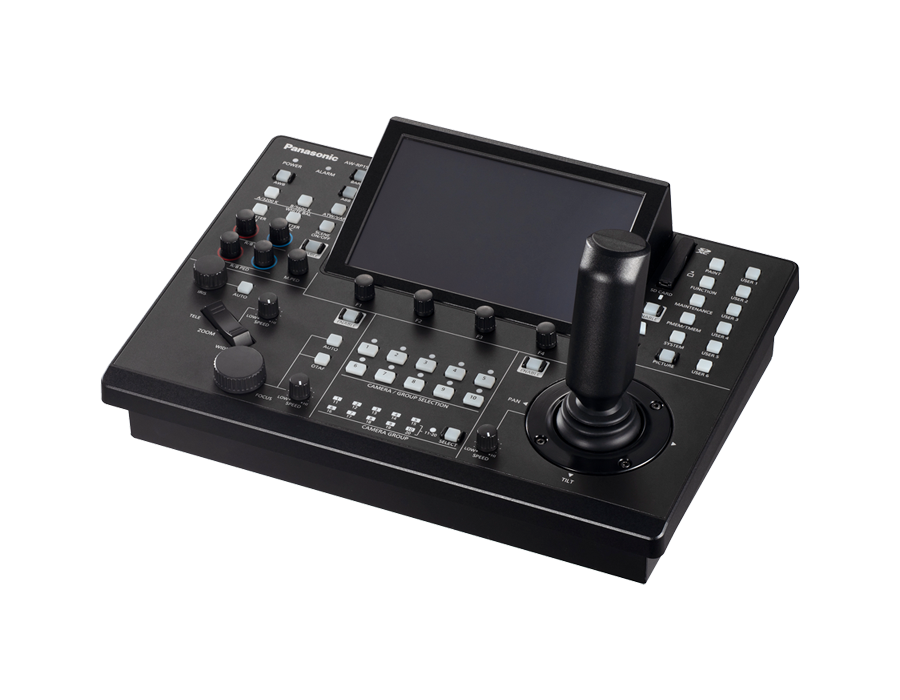

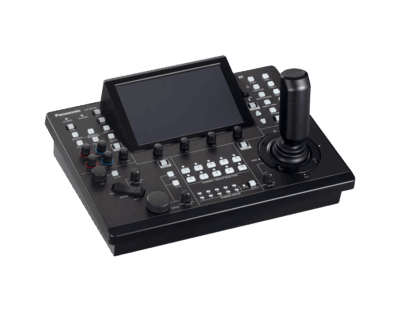

PTZ Камера Жүйелері Қашықтағы Камера Контроллері AW-RP150GJ
| Жалпы | |
| Қуатқа қойылатын талаптар | 12 В тұрақты ток (10,8 В – 13,2 В) |
| PoE + | IEEE802.3 стандарты бойынша: тұрақты ток 42 В – 57 В (камера кірісі) |
| Ағымдағы тұтыну | 1,0 А (қосқыш кірісі) 0,6 А (PoE+ қуат көзі) |
| Қоршаған орта Жұмыс істеп тұр Температура | 0 °C – 40 °C (32 °F – 104 °F) |
| Қоршаған орта Жұмыс істеп тұр Ылғалдылық | 20% – 90% ( жоқ конденсация ) |
| Сақтау температурасы | -20 °C – 50 °C (-4 °F – 122 °F) |
| Салмағы | Шамамен . 3,2 кг (7,05 фунт ) |
| Өлшемдері (Е x Б x Ұ) (мм) | 342 мм x 178 мм x 245 мм (шығыстарды қоспағанда) |
| Өлшемдері (Е x Б x Ұ) (дюйм) | 13-15/32 дюйм x 7 дюйм x 9-21/32 дюйм (шығыстарды қоспағанда) |
| Контроллер Қолдау көрсетілетін жабдық | IP/RS422 AW-UE150W/K, AW-HR140*1, AW-HE130W/K*1, AW-HN130W/K*1, AW-UE70W/K*1, AW-UN70W/K*1, AW-HE40 Серия*1, AW-HN40HW/HK*1, AW-HE38HW/HK*1, AW-HN38HW/HK*1 |

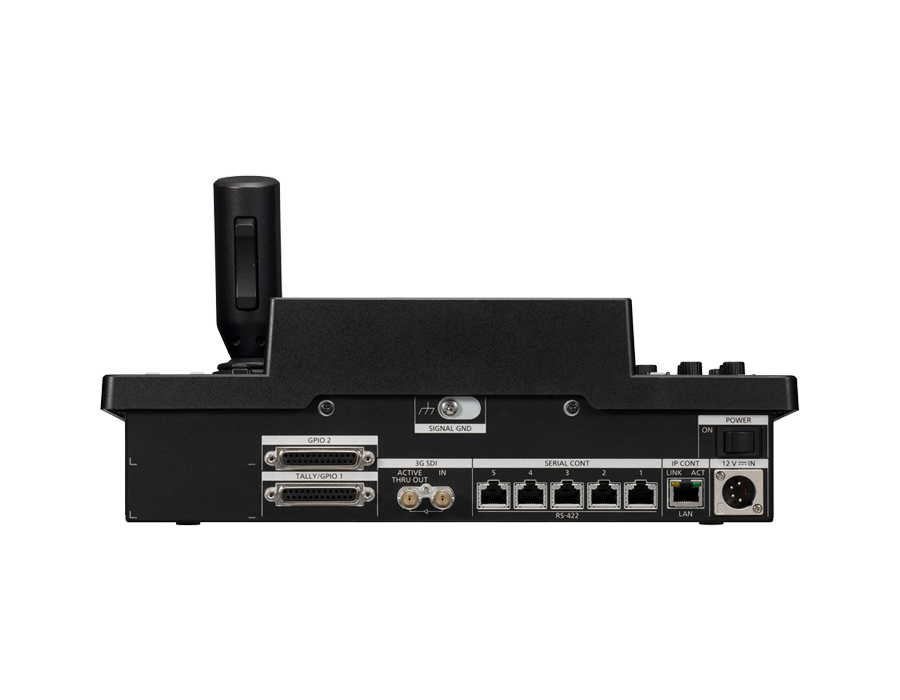

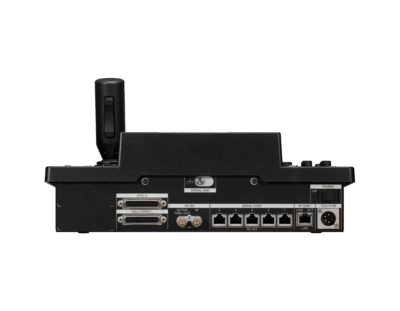

| Кіріс шығыс Қосқыш | |
| Енгізу | Тұрақты ток 12 В IN XLR 4 істікшелі 3G-SDI IN SMPTE292 / 75 Ом (BNC x 1) Қолдау көрсетілетін пішімдер: 1080/59,94p*2, 1080/50p*2, 1080/59,94i, 1080/508i/, , 1080/25p, 1080/23,98PsF, 1080/25PsF |
| Шығару | Ом (BNC x 1) ШЫҒЫНДА БЕЛСЕНДІ |
| Кіріс шығыс | IP CONT: ======== 100BASE-TX ———- PoE+ кірісі ———- Қосылым кабелі: LAN кабелі, макс. 100 м (328 фут)・Құрылғыны коммутациялық концентратор арқылы қосқанда: Тіке кабель немесе көлденең кабель (5-санаттағы кабель), STP (қорғалған бұралған жұп) кабелі ұсынылады . , STP (Қорғалған бұралған жұп) кабелі ұсынылады ================ SERIAL CONT (RJ-45): ======== RS-422 (қашықтағы камералар үшін басқару сигналдары) ), TALLY OUT ———- Қосылатын кабель: Тіке кабель (санаты 5e немесе жақсырақ экрандалған кабель), макс. 1000 м (3280 фут) ———- TALLY OUT: Ашық коллектор шығысы (теріс логика) Максималды кернеу кедергісі тұрақты ток 24 В, Максималды ток 50 мА ============= === TALLY/GPIO 1 ======== D-sub 25 істікшелі, аналық, дюймдік жіп ———- TALLY IN : 10 кіріс (фотопара сигналдарын қабылдау үшін) — ——- GPI : 6 кіріс (фототұтас сигналдарын қабылдау үшін) GPIO : 5 кіріс ( фотопара сигналдарын қабылдау үшін) немесе 5 шығыс (ашық коллектор шығыстары, теріс логика)・Мәзір параметрлерімен ауыстырылған кіріс/шығыс ==== ============ GPIO 2 ======== D-sub 25 істікшелі, әйел, дюймдік жіп ———- GPI : 10 кіріс (қабылдау үшін фотобайланыс сигналдары) GPIO : 10 кіріс (фототұтас сигналдарын қабылдау үшін) немесе 10 шығыс (ашық коллектор шығыстары, теріс логика)・Мәзір параметрлерімен ауыстырылған кіріс/шығыс Резервтік қосқыштар: 2 қосқыш (болашақ кеңейту мүмкіндігі үшін) |
| LCD дисплей | 7 дюймдік сенсорлық панельдің GUI мониторы (WVGA (800×480) ) |
| SD жад картасы ұясы | SDHC / SDXC жад картасы ұясы x 1 |
| Қосылым сипаттамалары | |
| Қосылатындардың саны Камералар | 200 (IP), 5 (RS422) |
| Камераны таңдау түймелерінің саны | 10 |
| Камера нөмірі Топтар | 20 (10 бірлік 1 топқа ) |
| Жад | |
| Алдын ала орнатылған жад | Жад саны : алдын ала орнатылған 100 |
| Бақылау жады | Камералар саны: Cam1 – Cam10 Жазу уақыты, №. жад параметрлері: Ең көбі 5 мин. бір камераға барлығы, бір камераға максимум 10 параметр |
| Басқа Функциялар | |
| Пайдаланушыға тағайындалатын түймелердің саны | СКД мәзірінде 6 + 10 дейін |

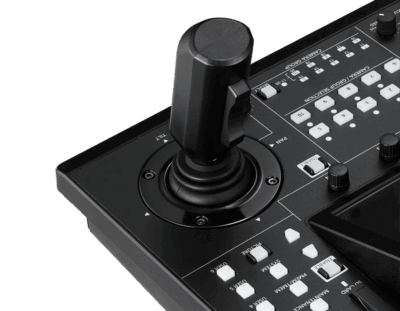

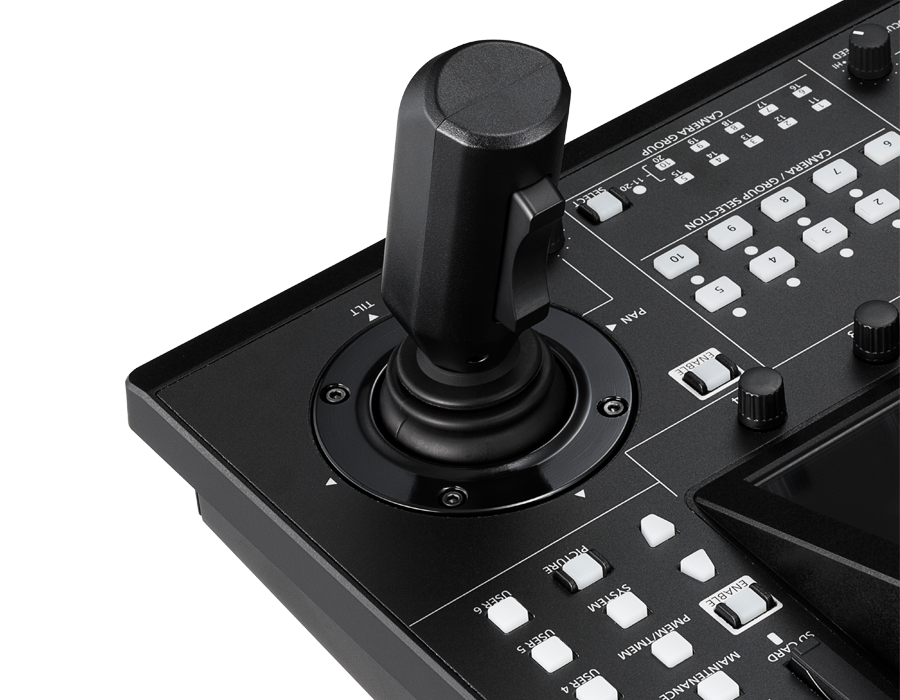

| Пан / Еңкейту жылдамдығын реттеу | 7 деңгей |
| Tally LED дисплейі түс | жасыл / қызыл |
| Ескерту | *1: AW-RP150GJ арқылы қосылу болашақ қолдау үшін жоспарланған. Бұл мүмкіндікке қашан қолдау көрсетілетіні туралы қосымша ақпарат алу үшін сату өкіліне хабарласыңыз. Пайдалану бағдарламалық құрал нұсқасын жаңартуды қажет етуі мүмкін. *2: Тек А деңгейіндегі қолдау. |
- Оңай Пайдалану
– Жоғары Сапалы Жұмыс Істеу Және Көріну үшін СЕНСОРЛЫҚ ПАНЕЛЬДІҢ ГРАФИКАЛЫҚ ИНТЕРФЕЙСІ. - Жылдам Жұмыс
– Сенсорлық Фокус Функциясы Жабдықталған.
– Кесілген Кескіндерді біркелкі Жасау. - Оңай Басқару
– Камера Параметрлері Бірнеше Камераға Көшірілді.
– Қарапайым Камераны Басқару Үшін алдын Ала Орнатылған Жад.
– Камера Операцияларын Есте сақтау және Еске Түсіру Үшін жадты қадағалау.
– Ауқымды Жүйелер Үшін қолдау көрсетілетін көп камералы Қосылым.
